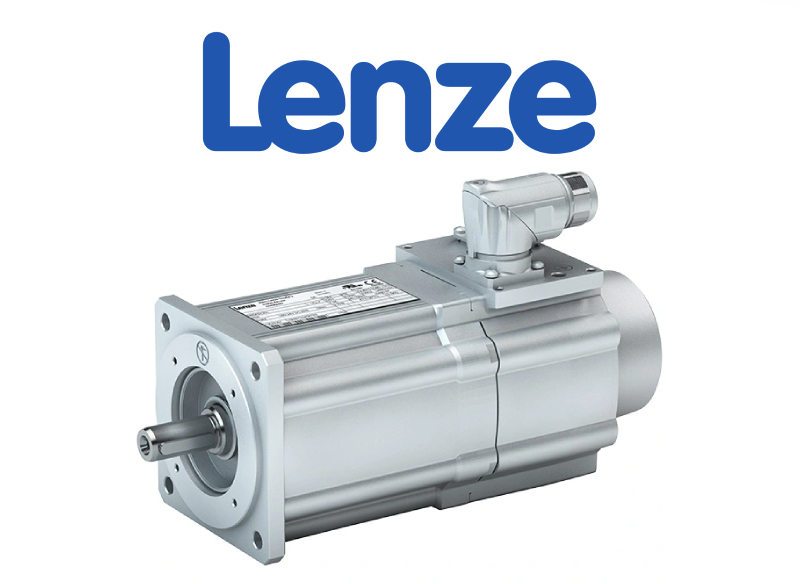

Lenze MCS Senkron Servo Motor

MCS06C41 0,25 kW0,6 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06C41

Anma gücü0,25 kW

Anma torku0,6 Nm

Durma torku (M0)0,8 Nm

Maks. tork2,4 Nm

Anma devri4050 rpm

Maks. devir8000 rpm

Anma akımı1,3 A

Durma akımı (I0)1,3 A

Maks. akım5,4 A

Anma gerilimi225 V

Anma frekansı270 Hz

Atalet momenti0,14 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS06C41L 0,25 kW0,6 Nm4050 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06C41L

Anma gücü0,25 kW

Anma torku0,6 Nm

Durma torku (M0)0,8 Nm

Maks. tork2,4 Nm

Anma devri4050 rpm

Maks. devir8000 rpm

Anma akımı2,5 A

Durma akımı (I0)2,5 A

Maks. akım10,8 A

Anma gerilimi125 V

Anma frekansı270 Hz

Atalet momenti0,14 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS06C60 0,31 kW0,5 Nm6000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06C60

Anma gücü0,31 kW

Anma torku0,5 Nm

Durma torku (M0)0,8 Nm

Maks. tork2,4 Nm

Anma devri6000 rpm

Maks. devir8000 rpm

Anma akımı2,4 A

Durma akımı (I0)2,5 A

Maks. akım10,8 A

Anma gerilimi135 V

Anma frekansı400 Hz

Atalet momenti0,14 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS 06C60-SVMP1-A11N-ST5S00N-R3SU 0,31 kW0,5 NmMCS06CEnkoderFrenliIP54 ▾

CihazMCS senkron servo motor

Anma gücü0,31 kW

Anma torku0,5 Nm

Motor boyu06C

Nominal devir≈ 6000 rpm

Şebeke gerilimi400 V

Geri beslemeGüvenlik SinCos enkoder, çok turlu (AM1024-8V-K2)

FrenKalıcı mıknatıslı fren 24 V DC

Tasarım / milFlanş A / FF (B5) · mil kamasız

Mil çapı11 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP54

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS06C60L 0,31 kW0,5 Nm6000 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06C60L

Anma gücü0,31 kW

Anma torku0,5 Nm

Durma torku (M0)0,8 Nm

Maks. tork2,4 Nm

Anma devri6000 rpm

Maks. devir8000 rpm

Anma akımı4 A

Durma akımı (I0)4,3 A

Maks. akım18,5 A

Anma gerilimi85 V

Anma frekansı400 Hz

Atalet momenti0,14 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS06F41 0,51 kW1,2 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06F41

Anma gücü0,51 kW

Anma torku1,2 Nm

Durma torku (M0)1,5 Nm

Maks. tork4,4 Nm

Anma devri4050 rpm

Maks. devir8000 rpm

Anma akımı1,5 A

Durma akımı (I0)1,5 A

Maks. akım5,3 A

Anma gerilimi320 V

Anma frekansı270 Hz

Atalet momenti0,22 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS06F41-RS0P1-B11N-ST6S00N-R0SU 0,51 kW1,2 NmMCS06FResolverFrenliIP65 ▾

CihazMCS senkron servo motor

Teknik veri0,51 kW · 1,2 Nm · 4050 rpm · 320 V · 270 Hz · 1,5 A · IP54

Anma gücü0,51 kW

Anma torku1,2 Nm

Motor boyu06F

Nominal devir≈ 4100 rpm

Şebeke gerilimi400 V

Geri beslemeResolver

FrenKalıcı mıknatıslı fren 24 V DC

Tasarım / milFlanş A / FF (B5) · mil kamalı

Mil çapı11 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP65

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS06F41L 0,51 kW1,2 Nm4050 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06F41L

Anma gücü0,51 kW

Anma torku1,2 Nm

Durma torku (M0)1,5 Nm

Maks. tork4,4 Nm

Anma devri4050 rpm

Maks. devir8000 rpm

Anma akımı2,9 A

Durma akımı (I0)2,9 A

Maks. akım10,5 A

Anma gerilimi165 V

Anma frekansı270 Hz

Atalet momenti0,22 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS06F60 0,57 kW0,9 Nm6000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06F60

Anma gücü0,57 kW

Anma torku0,9 Nm

Durma torku (M0)1,5 Nm

Maks. tork4,4 Nm

Anma devri6000 rpm

Maks. devir8000 rpm

Anma akımı2,5 A

Durma akımı (I0)2,9 A

Maks. akım10,5 A

Anma gerilimi180 V

Anma frekansı400 Hz

Atalet momenti0,22 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS06F60L 0,57 kW0,9 Nm6000 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06F60L

Anma gücü0,57 kW

Anma torku0,9 Nm

Durma torku (M0)1,5 Nm

Maks. tork4,4 Nm

Anma devri6000 rpm

Maks. devir8000 rpm

Anma akımı3,4 A

Durma akımı (I0)3,8 A

Maks. akım16,5 A

Anma gerilimi125 V

Anma frekansı400 Hz

Atalet momenti0,22 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS06I41 0,64 kW1,5 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06I41

Anma gücü0,64 kW

Anma torku1,5 Nm

Durma torku (M0)2 Nm

Maks. tork6,2 Nm

Anma devri4050 rpm

Maks. devir8000 rpm

Anma akımı1,6 A

Durma akımı (I0)1,7 A

Maks. akım5,9 A

Anma gerilimi325 V

Anma frekansı270 Hz

Atalet momenti0,3 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS 06I41-SVMP1-A11N-ST5S00N-R3SU 0,64 kW1,5 NmMCS06IEnkoderFrenliIP54 ▾

CihazMCS senkron servo motor

Anma gücü0,64 kW

Anma torku1,5 Nm

Motor boyu06I

Nominal devir≈ 4100 rpm

Şebeke gerilimi400 V

Geri beslemeGüvenlik SinCos enkoder, çok turlu (AM1024-8V-K2)

FrenKalıcı mıknatıslı fren 24 V DC

Tasarım / milFlanş A / FF (B5) · mil kamasız

Mil çapı11 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP54

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS06I41L 0,64 kW1,5 Nm4050 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06I41L

Anma gücü0,64 kW

Anma torku1,5 Nm

Durma torku (M0)2 Nm

Maks. tork6,2 Nm

Anma devri4050 rpm

Maks. devir8000 rpm

Anma akımı2,9 A

Durma akımı (I0)3,1 A

Maks. akım11,8 A

Anma gerilimi175 V

Anma frekansı270 Hz

Atalet momenti0,3 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS06I60 0,75 kW1,2 Nm6000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06I60

Anma gücü0,75 kW

Anma torku1,2 Nm

Durma torku (M0)2 Nm

Maks. tork6,2 Nm

Anma devri6000 rpm

Maks. devir8000 rpm

Anma akımı2,9 A

Durma akımı (I0)3,4 A

Maks. akım11,8 A

Anma gerilimi190 V

Anma frekansı400 Hz

Atalet momenti0,3 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS06I60-SVMP1-A11N-ST5S00N-R3SU 0,75 kW1,2 NmMCS06IEnkoderFrenliIP54 ▾

CihazMCS senkron servo motor

Anma gücü0,75 kW

Anma torku1,2 Nm

Motor boyu06I

Nominal devir≈ 6000 rpm

Şebeke gerilimi400 V

Geri beslemeGüvenlik SinCos enkoder, çok turlu (AM1024-8V-K2)

FrenKalıcı mıknatıslı fren 24 V DC

Tasarım / milFlanş A / FF (B5) · mil kamasız

Mil çapı11 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP54

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS06I60L 0,75 kW1,2 Nm6000 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS06I60L

Anma gücü0,75 kW

Anma torku1,2 Nm

Durma torku (M0)2 Nm

Maks. tork6,2 Nm

Anma devri6000 rpm

Maks. devir8000 rpm

Anma akımı3,6 A

Durma akımı (I0)4,2 A

Maks. akım16 A

Anma gerilimi150 V

Anma frekansı400 Hz

Atalet momenti0,3 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09D41 1 kW2,3 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09D41

Anma gücü1 kW

Anma torku2,3 Nm

Durma torku (M0)3,3 Nm

Maks. tork9,5 Nm

Anma devri4050 rpm

Maks. devir7000 rpm

Anma akımı2,3 A

Durma akımı (I0)2,6 A

Maks. akım10 A

Anma gerilimi320 V

Anma frekansı270 Hz

Atalet momenti1,1 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS09D41L 1 kW2,3 Nm4050 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09D41L

Anma gücü1 kW

Anma torku2,3 Nm

Durma torku (M0)3,3 Nm

Maks. tork9,5 Nm

Anma devri4050 rpm

Maks. devir7000 rpm

Anma akımı4,6 A

Durma akımı (I0)5,3 A

Maks. akım20 A

Anma gerilimi165 V

Anma frekansı270 Hz

Atalet momenti1,1 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09D60 1,1 kW1,8 Nm6000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09D60

Anma gücü1,1 kW

Anma torku1,8 Nm

Durma torku (M0)3,3 Nm

Maks. tork9,5 Nm

Anma devri6000 rpm

Maks. devir7000 rpm

Anma akımı3,8 A

Durma akımı (I0)5,3 A

Maks. akım20 A

Anma gerilimi210 V

Anma frekansı400 Hz

Atalet momenti1,1 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS09D60L 1,1 kW1,8 Nm6000 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09D60L

Anma gücü1,1 kW

Anma torku1,8 Nm

Durma torku (M0)3,3 Nm

Maks. tork9,5 Nm

Anma devri6000 rpm

Maks. devir7000 rpm

Anma akımı7 A

Durma akımı (I0)10,3 A

Maks. akım39 A

Anma gerilimi110 V

Anma frekansı400 Hz

Atalet momenti1,1 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09F38 1,2 kW3,1 Nm3750 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09F38

Anma gücü1,2 kW

Anma torku3,1 Nm

Durma torku (M0)4,2 Nm

Maks. tork15 Nm

Anma devri3750 rpm

Maks. devir7000 rpm

Anma akımı2,5 A

Durma akımı (I0)3 A

Maks. akım15 A

Anma gerilimi330 V

Anma frekansı250 Hz

Atalet momenti1,5 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS 09F38-SVMP1-A14N-ST5S00N-R3SU 1,2 kW3,1 NmMCS09FEnkoderFrenliIP54 ▾

CihazMCS senkron servo motor

Teknik veri1,2 kW · 299 V · 250 Hz · 2,5 A

Anma gücü1,2 kW

Anma torku3,1 Nm

Motor boyu09F

Nominal devir≈ 3800 rpm

Şebeke gerilimi400 V

Geri beslemeGüvenlik SinCos enkoder, çok turlu (AM1024-8V-K2)

FrenKalıcı mıknatıslı fren 24 V DC

Tasarım / milFlanş A / FF (B5) · mil kamasız

Mil çapı14 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP54

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS09F38L 1,2 kW3,1 Nm3750 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09F38L

Anma gücü1,2 kW

Anma torku3,1 Nm

Durma torku (M0)4,2 Nm

Maks. tork15 Nm

Anma devri3750 rpm

Maks. devir7000 rpm

Anma akımı5 A

Durma akımı (I0)6 A

Maks. akım30 A

Anma gerilimi160 V

Anma frekansı250 Hz

Atalet momenti1,5 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09F60 1,5 kW2,4 Nm6000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09F60

Anma gücü1,5 kW

Anma torku2,4 Nm

Durma torku (M0)4,2 Nm

Maks. tork15 Nm

Anma devri6000 rpm

Maks. devir7000 rpm

Anma akımı4,5 A

Durma akımı (I0)6 A

Maks. akım30 A

Anma gerilimi230 V

Anma frekansı400 Hz

Atalet momenti1,5 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS09F60LEKMB0 1,5 kW2,4 NmMCS09F ▾

CihazMCS senkron servo motor

Teknik veri1,5 kW · 2,4 Nm · 6000 rpm · 230 V şebeke · 400 Hz · 7,9 A · OCT hibrit konnektör

Anma gücü1,5 kW

Anma torku2,4 Nm

Motor boyu09F

Nominal devir≈ 6000 rpm

Şebeke gerilimi230 V

FrenFrensiz

MCS09F60L 1,5 kW2,4 Nm6000 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09F60L

Anma gücü1,5 kW

Anma torku2,4 Nm

Durma torku (M0)4,2 Nm

Maks. tork15 Nm

Anma devri6000 rpm

Maks. devir7000 rpm

Anma akımı7,9 A

Durma akımı (I0)10,5 A

Maks. akım52,5 A

Anma gerilimi125 V

Anma frekansı400 Hz

Atalet momenti1,5 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09H41 1,6 kW3,8 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09H41

Anma gücü1,6 kW

Anma torku3,8 Nm

Durma torku (M0)5,5 Nm

Maks. tork20 Nm

Anma devri4050 rpm

Maks. devir7000 rpm

Anma akımı3,4 A

Durma akımı (I0)4,3 A

Maks. akım20 A

Anma gerilimi300 V

Anma frekansı270 Hz

Atalet momenti1,9 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS09H41L 1,6 kW3,8 Nm4050 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09H41L

Anma gücü1,6 kW

Anma torku3,8 Nm

Durma torku (M0)5,5 Nm

Maks. tork20 Nm

Anma devri4050 rpm

Maks. devir7000 rpm

Anma akımı6,8 A

Durma akımı (I0)8,5 A

Maks. akım40 A

Anma gerilimi160 V

Anma frekansı270 Hz

Atalet momenti1,9 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09H60 1,9 kW3 Nm6000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09H60

Anma gücü1,9 kW

Anma torku3 Nm

Durma torku (M0)5,5 Nm

Maks. tork20 Nm

Anma devri6000 rpm

Maks. devir7000 rpm

Anma akımı6 A

Durma akımı (I0)8,5 A

Maks. akım40 A

Anma gerilimi190 V

Anma frekansı400 Hz

Atalet momenti1,9 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS09H60L 1,9 kW3 Nm6000 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09H60L

Anma gücü1,9 kW

Anma torku3 Nm

Durma torku (M0)5,5 Nm

Maks. tork20 Nm

Anma devri6000 rpm

Maks. devir7000 rpm

Anma akımı8 A

Durma akımı (I0)12 A

Maks. akım57 A

Anma gerilimi145 V

Anma frekansı400 Hz

Atalet momenti1,9 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09L41 1,9 kW4,5 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09L41

Anma gücü1,9 kW

Anma torku4,5 Nm

Durma torku (M0)7,5 Nm

Maks. tork32 Nm

Anma devri4050 rpm

Maks. devir7000 rpm

Anma akımı4,2 A

Durma akımı (I0)6,2 A

Maks. akım32 A

Anma gerilimi295 V

Anma frekansı270 Hz

Atalet momenti2,8 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS09L41L 1,9 kW4,5 Nm4050 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09L41L

Anma gücü1,9 kW

Anma torku4,5 Nm

Durma torku (M0)7,5 Nm

Maks. tork32 Nm

Anma devri4050 rpm

Maks. devir7000 rpm

Anma akımı8,4 A

Durma akımı (I0)12,4 A

Maks. akım64 A

Anma gerilimi145 V

Anma frekansı270 Hz

Atalet momenti2,8 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS09L51 1,9 kW3,6 Nm5100 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS09L51

Anma gücü1,9 kW

Anma torku3,6 Nm

Durma torku (M0)7,5 Nm

Maks. tork32 Nm

Anma devri5100 rpm

Maks. devir7000 rpm

Anma akımı6,9 A

Durma akımı (I0)12,4 A

Maks. akım64 A

Anma gerilimi180 V

Anma frekansı340 Hz

Atalet momenti2,8 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS12D17 1,2 kW7 Nm1650 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS12D17

Anma gücü1,2 kW

Anma torku7 Nm

Durma torku (M0)7,5 Nm

Maks. tork17,7 Nm

Anma devri1650 rpm

Maks. devir6000 rpm

Anma akımı3 A

Durma akımı (I0)3,2 A

Maks. akım10 A

Anma gerilimi330 V

Anma frekansı110 Hz

Atalet momenti4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS12D20 1,1 kW5,5 Nm1950 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12D20

Anma gücü1,1 kW

Anma torku5,5 Nm

Durma torku (M0)6,4 Nm

Maks. tork18 Nm

Anma devri1950 rpm

Maks. devir6000 rpm

Anma akımı2,6 A

Durma akımı (I0)2,7 A

Maks. akım10 A

Anma gerilimi345 V

Anma frekansı130 Hz

Atalet momenti4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS12D20L 1,1 kW5,5 Nm1950 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12D20L

Anma gücü1,1 kW

Anma torku5,5 Nm

Durma torku (M0)6,4 Nm

Maks. tork18 Nm

Anma devri1950 rpm

Maks. devir6000 rpm

Anma akımı5,2 A

Durma akımı (I0)5,5 A

Maks. akım20 A

Anma gerilimi175 V

Anma frekansı130 Hz

Atalet momenti4 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS12D35 2,2 kW6 Nm3525 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS12D35

Anma gücü2,2 kW

Anma torku6 Nm

Durma torku (M0)7,5 Nm

Maks. tork17,7 Nm

Anma devri3525 rpm

Maks. devir6000 rpm

Anma akımı5,6 A

Durma akımı (I0)6,4 A

Maks. akım20 A

Anma gerilimi300 V

Anma frekansı235 Hz

Atalet momenti4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS12D41 1,8 kW4,3 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12D41

Anma gücü1,8 kW

Anma torku4,3 Nm

Durma torku (M0)6,4 Nm

Maks. tork18 Nm

Anma devri4050 rpm

Maks. devir6000 rpm

Anma akımı4,5 A

Durma akımı (I0)5,5 A

Maks. akım20 A

Anma gerilimi310 V

Anma frekansı270 Hz

Atalet momenti4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS12D41L 1,8 kW4,3 Nm4050 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12D41L

Anma gücü1,8 kW

Anma torku4,3 Nm

Durma torku (M0)6,4 Nm

Maks. tork18 Nm

Anma devri4050 rpm

Maks. devir6000 rpm

Anma akımı8,8 A

Durma akımı (I0)10,7 A

Maks. akım40 A

Anma gerilimi155 V

Anma frekansı270 Hz

Atalet momenti4 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS12H14 1,7 kW12 Nm1350 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS12H14

Anma gücü1,7 kW

Anma torku12 Nm

Durma torku (M0)12,8 Nm

Maks. tork29 Nm

Anma devri1350 rpm

Maks. devir6000 rpm

Anma akımı4,1 A

Durma akımı (I0)4,6 A

Maks. akım12 A

Anma gerilimi310 V

Anma frekansı90 Hz

Atalet momenti7,3 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS12H15 1,6 kW10 Nm1500 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12H15

Anma gücü1,6 kW

Anma torku10 Nm

Durma torku (M0)11,4 Nm

Maks. tork29 Nm

Anma devri1500 rpm

Maks. devir6000 rpm

Anma akımı3,8 A

Durma akımı (I0)4,1 A

Maks. akım12 A

Anma gerilimi300 V

Anma frekansı100 Hz

Atalet momenti7,3 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS 12H15-SRMP1-B19N-ST5S00N-R0SU 1,6 kW10 NmMCS12HEnkoderFrenliIP54 ▾

CihazMCS senkron servo motor

Teknik veri1,6 kW · 10,0 Nm · 1500 rpm · 300 V · 100 Hz

Anma gücü1,6 kW

Anma torku10 Nm

Motor boyu12H

Nominal devir≈ 1500 rpm

Şebeke gerilimi400 V

Geri beslemeSinCos mutlak enkoder, çok turlu (Hiperface AM1024-8V-H / SRM50)

FrenKalıcı mıknatıslı fren 24 V DC

Tasarım / milFlanş A / FF (B5) · mil kamalı

Mil çapı19 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP54

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS12H15L 1,6 kW10 Nm1500 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12H15L

Anma gücü1,6 kW

Anma torku10 Nm

Durma torku (M0)11,4 Nm

Maks. tork29 Nm

Anma devri1500 rpm

Maks. devir6000 rpm

Anma akımı7,6 A

Durma akımı (I0)8,2 A

Maks. akım24 A

Anma gerilimi158 V

Anma frekansı100 Hz

Atalet momenti7,3 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS12H30L 2,5 kW8 Nm3000 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12H30L

Anma gücü2,5 kW

Anma torku8 Nm

Durma torku (M0)11,4 Nm

Maks. tork29 Nm

Anma devri3000 rpm

Maks. devir6000 rpm

Anma akımı10,5 A

Durma akımı (I0)13,5 A

Maks. akım39 A

Anma gerilimi165 V

Anma frekansı200 Hz

Atalet momenti7,3 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS12H34 3,7 kW10,5 Nm3375 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS12H34

Anma gücü3,7 kW

Anma torku10,5 Nm

Durma torku (M0)12,8 Nm

Maks. tork29 Nm

Anma devri3375 rpm

Maks. devir6000 rpm

Anma akımı7,5 A

Durma akımı (I0)8,5 A

Maks. akım24 A

Anma gerilimi320 V

Anma frekansı225 Hz

Atalet momenti7,3 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS12H35 2,8 kW7,5 Nm3525 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12H35

Anma gücü2,8 kW

Anma torku7,5 Nm

Durma torku (M0)11,4 Nm

Maks. tork29 Nm

Anma devri3525 rpm

Maks. devir6000 rpm

Anma akımı5,7 A

Durma akımı (I0)8,2 A

Maks. akım24 A

Anma gerilimi325 V

Anma frekansı235 Hz

Atalet momenti7,3 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS12L17 2,9 kW17 Nm1650 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS12L17

Anma gücü2,9 kW

Anma torku17 Nm

Durma torku (M0)19 Nm

Maks. tork56,4 Nm

Anma devri1650 rpm

Maks. devir6000 rpm

Anma akımı6,7 A

Durma akımı (I0)7,2 A

Maks. akım28 A

Anma gerilimi300 V

Anma frekansı110 Hz

Atalet momenti10,6 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS12L20 2,8 kW13,5 Nm1950 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12L20

Anma gücü2,8 kW

Anma torku13,5 Nm

Durma torku (M0)15 Nm

Maks. tork56 Nm

Anma devri1950 rpm

Maks. devir6000 rpm

Anma akımı5,9 A

Durma akımı (I0)6,2 A

Maks. akım28 A

Anma gerilimi330 V

Anma frekansı130 Hz

Atalet momenti10,6 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS12L20L 2,8 kW13,5 Nm1950 rpm230 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12L20L

Anma gücü2,8 kW

Anma torku13,5 Nm

Durma torku (M0)15 Nm

Maks. tork56 Nm

Anma devri1950 rpm

Maks. devir6000 rpm

Anma akımı11,8 A

Durma akımı (I0)12,4 A

Maks. akım57 A

Anma gerilimi165 V

Anma frekansı130 Hz

Atalet momenti10,6 kgcm²

Şebeke bağlantısı230 V (invertör)

SoğutmaKendinden soğutmalı

MCS12L39 5,7 kW14 Nm3900 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS12L39

Anma gücü5,7 kW

Anma torku14 Nm

Durma torku (M0)19 Nm

Maks. tork56,4 Nm

Anma devri3900 rpm

Maks. devir6000 rpm

Anma akımı11,7 A

Durma akımı (I0)14,4 A

Maks. akım57 A

Anma gerilimi295 V

Anma frekansı260 Hz

Atalet momenti10,6 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS12L41 4,7 kW11 Nm4050 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS12L41

Anma gücü4,7 kW

Anma torku11 Nm

Durma torku (M0)15 Nm

Maks. tork56 Nm

Anma devri4050 rpm

Maks. devir6000 rpm

Anma akımı10,2 A

Durma akımı (I0)12,4 A

Maks. akım56 A

Anma gerilimi300 V

Anma frekansı270 Hz

Atalet momenti10,6 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS14D14 1,7 kW12 Nm1350 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14D14

Anma gücü1,7 kW

Anma torku12 Nm

Durma torku (M0)12,5 Nm

Maks. tork29 Nm

Anma devri1350 rpm

Maks. devir6000 rpm

Anma akımı5,4 A

Durma akımı (I0)5,7 A

Maks. akım16,5 A

Anma gerilimi345 V

Anma frekansı90 Hz

Atalet momenti8,1 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14D15 1,45 kW9,2 Nm1500 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14D15

Anma gücü1,45 kW

Anma torku9,2 Nm

Durma torku (M0)11 Nm

Maks. tork29 Nm

Anma devri1500 rpm

Maks. devir6000 rpm

Anma akımı4,5 A

Durma akımı (I0)5 A

Maks. akım16,5 A

Anma gerilimi305 V

Anma frekansı100 Hz

Atalet momenti8,1 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS14D30 3,3 kW10,5 Nm3000 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14D30

Anma gücü3,3 kW

Anma torku10,5 Nm

Durma torku (M0)12,5 Nm

Maks. tork29 Nm

Anma devri3000 rpm

Maks. devir6000 rpm

Anma akımı9,7 A

Durma akımı (I0)11,4 A

Maks. akım33 A

Anma gerilimi325 V

Anma frekansı200 Hz

Atalet momenti8,1 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14D36 2,8 kW7,5 Nm3600 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14D36

Anma gücü2,8 kW

Anma torku7,5 Nm

Durma torku (M0)11 Nm

Maks. tork29 Nm

Anma devri3600 rpm

Maks. devir6000 rpm

Anma akımı7,5 A

Durma akımı (I0)10 A

Maks. akım33 A

Anma gerilimi295 V

Anma frekansı240 Hz

Atalet momenti8,1 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS14H12 3 kW23,5 Nm1200 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14H12

Anma gücü3 kW

Anma torku23,5 Nm

Durma torku (M0)25,5 Nm

Maks. tork54,8 Nm

Anma devri1200 rpm

Maks. devir6000 rpm

Anma akımı8,3 A

Durma akımı (I0)9,3 A

Maks. akım25,8 A

Anma gerilimi335 V

Anma frekansı80 Hz

Atalet momenti14,2 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14H15 2,5 kW16 Nm1500 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14H15

Anma gücü2,5 kW

Anma torku16 Nm

Durma torku (M0)21 Nm

Maks. tork55 Nm

Anma devri1500 rpm

Maks. devir6000 rpm

Anma akımı6,6 A

Durma akımı (I0)8,5 A

Maks. akım25,8 A

Anma gerilimi325 V

Anma frekansı100 Hz

Atalet momenti14,2 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS14H28 6 kW20,5 Nm2775 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14H28

Anma gücü6 kW

Anma torku20,5 Nm

Durma torku (M0)25,5 Nm

Maks. tork54,8 Nm

Anma devri2775 rpm

Maks. devir6000 rpm

Anma akımı15 A

Durma akımı (I0)18,4 A

Maks. akım51,5 A

Anma gerilimi325 V

Anma frekansı185 Hz

Atalet momenti14,2 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14H32 4,7 kW14 Nm3225 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14H32

Anma gücü4,7 kW

Anma torku14 Nm

Durma torku (M0)21 Nm

Maks. tork55 Nm

Anma devri3225 rpm

Maks. devir6000 rpm

Anma akımı11,9 A

Durma akımı (I0)16,9 A

Maks. akım51,5 A

Anma gerilimi295 V

Anma frekansı215 Hz

Atalet momenti14,2 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS 14H32-SVMP1-A24N-ST5S00N-R3SU 4,7 kW14 NmMCS14HEnkoderFrenliIP54 ▾

CihazMCS senkron servo motor

Anma gücü4,7 kW

Anma torku14 Nm

Motor boyu14H

Nominal devir≈ 3200 rpm

Şebeke gerilimi400 V

Geri beslemeGüvenlik SinCos enkoder, çok turlu (AM1024-8V-K2)

FrenKalıcı mıknatıslı fren 24 V DC

Tasarım / milFlanş A / FF (B5) · mil kamasız

Mil çapı24 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP54

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS14L14 4,3 kW30,5 Nm1350 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14L14

Anma gücü4,3 kW

Anma torku30,5 Nm

Durma torku (M0)34,5 Nm

Maks. tork77,1 Nm

Anma devri1350 rpm

Maks. devir6000 rpm

Anma akımı11,8 A

Durma akımı (I0)13,4 A

Maks. akım37,3 A

Anma gerilimi335 V

Anma frekansı90 Hz

Atalet momenti23,4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14L15 3,6 kW23 Nm1500 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14L15

Anma gücü3,6 kW

Anma torku23 Nm

Durma torku (M0)28 Nm

Maks. tork77 Nm

Anma devri1500 rpm

Maks. devir6000 rpm

Anma akımı9,7 A

Durma akımı (I0)12 A

Maks. akım37,3 A

Anma gerilimi315 V

Anma frekansı100 Hz

Atalet momenti23,4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS14L30 8 kW25,5 Nm3000 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14L30

Anma gücü8 kW

Anma torku25,5 Nm

Durma torku (M0)34,5 Nm

Maks. tork77,1 Nm

Anma devri3000 rpm

Maks. devir6000 rpm

Anma akımı20,8 A

Durma akımı (I0)26,7 A

Maks. akım74,5 A

Anma gerilimi310 V

Anma frekansı200 Hz

Atalet momenti23,4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14L32 5,8 kW17,2 Nm3225 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14L32

Anma gücü5,8 kW

Anma torku17,2 Nm

Durma torku (M0)28 Nm

Maks. tork77 Nm

Anma devri3225 rpm

Maks. devir6000 rpm

Anma akımı15 A

Durma akımı (I0)24 A

Maks. akım74,5 A

Anma gerilimi275 V

Anma frekansı215 Hz

Atalet momenti23,4 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS14P11 4,6 kW42 Nm1050 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14P11

Anma gücü4,6 kW

Anma torku42 Nm

Durma torku (M0)43,5 Nm

Maks. tork105 Nm

Anma devri1050 rpm

Maks. devir6000 rpm

Anma akımı13,4 A

Durma akımı (I0)14,1 A

Maks. akım46 A

Anma gerilimi330 V

Anma frekansı70 Hz

Atalet momenti34,7 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14P14 4,2 kW30 Nm1350 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14P14

Anma gücü4,2 kW

Anma torku30 Nm

Durma torku (M0)37 Nm

Maks. tork105 Nm

Anma devri1350 rpm

Maks. devir6000 rpm

Anma akımı10,8 A

Durma akımı (I0)12,2 A

Maks. akım46 A

Anma gerilimi340 V

Anma frekansı90 Hz

Atalet momenti34,7 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS14P26 9,1 kW33 Nm2625 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS14P26

Anma gücü9,1 kW

Anma torku33 Nm

Durma torku (M0)43,5 Nm

Maks. tork105 Nm

Anma devri2625 rpm

Maks. devir6000 rpm

Anma akımı21,9 A

Durma akımı (I0)28,3 A

Maks. akım92 A

Anma gerilimi325 V

Anma frekansı175 Hz

Atalet momenti34,7 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS14P32 7,1 kW21 Nm3225 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS14P32

Anma gücü7,1 kW

Anma torku21 Nm

Durma torku (M0)37 Nm

Maks. tork105 Nm

Anma devri3225 rpm

Maks. devir6000 rpm

Anma akımı15,6 A

Durma akımı (I0)24,3 A

Maks. akım92 A

Anma gerilimi315 V

Anma frekansı215 Hz

Atalet momenti34,7 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS19F12 4,8 kW38 Nm1200 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS19F12

Anma gücü4,8 kW

Anma torku38 Nm

Durma torku (M0)41,5 Nm

Maks. tork86 Nm

Anma devri1200 rpm

Maks. devir4000 rpm

Anma akımı11,3 A

Durma akımı (I0)12,2 A

Maks. akım31,3 A

Anma gerilimi320 V

Anma frekansı80 Hz

Atalet momenti65 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS19F14 4 kW27 Nm1425 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS19F14

Anma gücü4 kW

Anma torku27 Nm

Durma torku (M0)32 Nm

Maks. tork86 Nm

Anma devri1425 rpm

Maks. devir4000 rpm

Anma akımı8,6 A

Durma akımı (I0)9,9 A

Maks. akım31,3 A

Anma gerilimi335 V

Anma frekansı95 Hz

Atalet momenti65 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS19F29 9,7 kW32,5 Nm2850 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS19F29

Anma gücü9,7 kW

Anma torku32,5 Nm

Durma torku (M0)41,5 Nm

Maks. tork86 Nm

Anma devri2850 rpm

Maks. devir4000 rpm

Anma akımı20,1 A

Durma akımı (I0)24,5 A

Maks. akım62,5 A

Anma gerilimi320 V

Anma frekansı190 Hz

Atalet momenti65 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS19F30 6,6 kW21 Nm3000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS19F30

Anma gücü6,6 kW

Anma torku21 Nm

Durma torku (M0)32 Nm

Maks. tork86 Nm

Anma devri3000 rpm

Maks. devir4000 rpm

Anma akımı14 A

Durma akımı (I0)19,8 A

Maks. akım62,5 A

Anma gerilimi300 V

Anma frekansı200 Hz

Atalet momenti65 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS 19F30-RS0B0-A28N-ST6S00N-R0SU 6,6 kW21 NmMCS19FResolverIP65 ▾

CihazMCS senkron servo motor

Anma gücü6,6 kW

Anma torku21 Nm

Motor boyu19F

Nominal devir≈ 3000 rpm

Şebeke gerilimi400 V

Geri beslemeResolver

FrenFrensiz

Tasarım / milFlanş A / FF (B5) · mil kamasız

Mil çapı28 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP65

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)

MCS19J12 7,9 kW62,5 Nm1200 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS19J12

Anma gücü7,9 kW

Anma torku62,5 Nm

Durma torku (M0)70,5 Nm

Maks. tork129 Nm

Anma devri1200 rpm

Maks. devir4000 rpm

Anma akımı18,3 A

Durma akımı (I0)20,3 A

Maks. akım44,8 A

Anma gerilimi320 V

Anma frekansı80 Hz

Atalet momenti105 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS19J14 6 kW40 Nm1425 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS19J14

Anma gücü6 kW

Anma torku40 Nm

Durma torku (M0)51 Nm

Maks. tork129 Nm

Anma devri1425 rpm

Maks. devir4000 rpm

Anma akımı12,3 A

Durma akımı (I0)15,2 A

Maks. akım44,8 A

Anma gerilimi330 V

Anma frekansı95 Hz

Atalet momenti105 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS19J29 15,1 kW50,5 Nm2850 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS19J29

Anma gücü15,1 kW

Anma torku50,5 Nm

Durma torku (M0)70,5 Nm

Maks. tork129 Nm

Anma devri2850 rpm

Maks. devir4000 rpm

Anma akımı31 A

Durma akımı (I0)40,6 A

Maks. akım89,6 A

Anma gerilimi315 V

Anma frekansı190 Hz

Atalet momenti105 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS19J30 9,1 kW29 Nm3000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS19J30

Anma gücü9,1 kW

Anma torku29 Nm

Durma torku (M0)51 Nm

Maks. tork129 Nm

Anma devri3000 rpm

Maks. devir4000 rpm

Anma akımı18,5 A

Durma akımı (I0)30,5 A

Maks. akım89,6 A

Anma gerilimi300 V

Anma frekansı200 Hz

Atalet momenti105 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS19P12 9 kW72 Nm1200 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS19P12

Anma gücü9 kW

Anma torku72 Nm

Durma torku (M0)86 Nm

Maks. tork190 Nm

Anma devri1200 rpm

Maks. devir4000 rpm

Anma akımı21,3 A

Durma akımı (I0)22,4 A

Maks. akım60 A

Anma gerilimi310 V

Anma frekansı80 Hz

Atalet momenti160 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS19P14 7,2 kW51 Nm1350 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS19P14

Anma gücü7,2 kW

Anma torku51 Nm

Durma torku (M0)64 Nm

Maks. tork190 Nm

Anma devri1350 rpm

Maks. devir4000 rpm

Anma akımı14,3 A

Durma akımı (I0)17,5 A

Maks. akım60 A

Anma gerilimi330 V

Anma frekansı90 Hz

Atalet momenti160 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS19P29 15,8 kW53 Nm2850 rpm400 VCebri soğutmalı ▾

CihazMCS senkron servo motor

Motor tipiMCS19P29

Anma gücü15,8 kW

Anma torku53 Nm

Durma torku (M0)86 Nm

Maks. tork190 Nm

Anma devri2850 rpm

Maks. devir4000 rpm

Anma akımı29,5 A

Durma akımı (I0)44,7 A

Maks. akım120 A

Anma gerilimi315 V

Anma frekansı190 Hz

Atalet momenti160 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaCebri soğutmalı

MCS19P30 10 kW32 Nm3000 rpm400 V ▾

CihazMCS senkron servo motor

Motor tipiMCS19P30

Anma gücü10 kW

Anma torku32 Nm

Durma torku (M0)64 Nm

Maks. tork190 Nm

Anma devri3000 rpm

Maks. devir4000 rpm

Anma akımı19 A

Durma akımı (I0)34,9 A

Maks. akım120 A

Anma gerilimi320 V

Anma frekansı200 Hz

Atalet momenti160 kgcm²

Şebeke bağlantısı400 V (invertör)

SoğutmaKendinden soğutmalı

MCS 19P30-SVMP2-A28N-ST5S00N-R3SU 10 kW32 NmMCS19PEnkoderFrenliIP54 ▾

CihazMCS senkron servo motor

Anma gücü10 kW

Anma torku32 Nm

Motor boyu19P

Nominal devir≈ 3000 rpm

Şebeke gerilimi400 V

Geri beslemeGüvenlik SinCos enkoder, çok turlu (AM1024-8V-K2)

FrenKalıcı mıknatıslı fren 24 V DC (ağır hizmet)

Tasarım / milFlanş A / FF (B5) · mil kamasız

Mil çapı28 mm

Titreşim / rulmanNormal titreşim sınıfı · standart rulman

Elektrik bağlantısıAyrı yuvarlak konnektör (güç+fren, enkoder+termik sensör)

Koruma sınıfıIP54

SoğutmaDoğal soğutma (fansız)

Termik korumaKTY sıcaklık sensörü

RenkSiyah

OnayUL / CSA (cURus)
